HMS Diana, plank voor plank
Een fregat uit 1794, gebouwd op de keukentafel.
Negen jaar, plank voor plank. Het complete bouwverslag van het Caldercraft-model (Jotika) van HMS Diana, schaal 1:64, herordend tot naslagwerk: 170 logboekposts uit 546 forumberichten, 1803 foto’s, 134 problemen met hun oplossing, 48 stappenplannen en de fouten in de kit. Klik op een onderdeel van de originele Admiralty-tekening, of schuif door de tijd.
Verken het schipLees het logboekNaslag
1 Kiel en spanten2 Geschutsdek beplanken3 Rompbeplanking4 Spiegel en galerijen5 Bekopering6 Sierlijsten, galjoen en roer7 Geschutsdek inrichten8 Kanonnen9 Bovendek beplanken10 Relingen en kaapstander11 Stuurwiel en kompashuis12 Bovendeksgeschut13 Hangmatkranen
14 Masten15 Want en tuigage
1 Kiel en spanten2 Geschutsdek beplanken3 Rompbeplanking4 Spiegel en galerijen5 Bekopering6 Sierlijsten, galjoen en roer7 Geschutsdek inrichten8 Kanonnen9 Bovendek beplanken10 Relingen en kaapstander11 Stuurwiel en kompashuis12 Bovendeksgeschut13 Hangmatkranen
14 Masten, 15 Want en tuigage: nog te bouwen

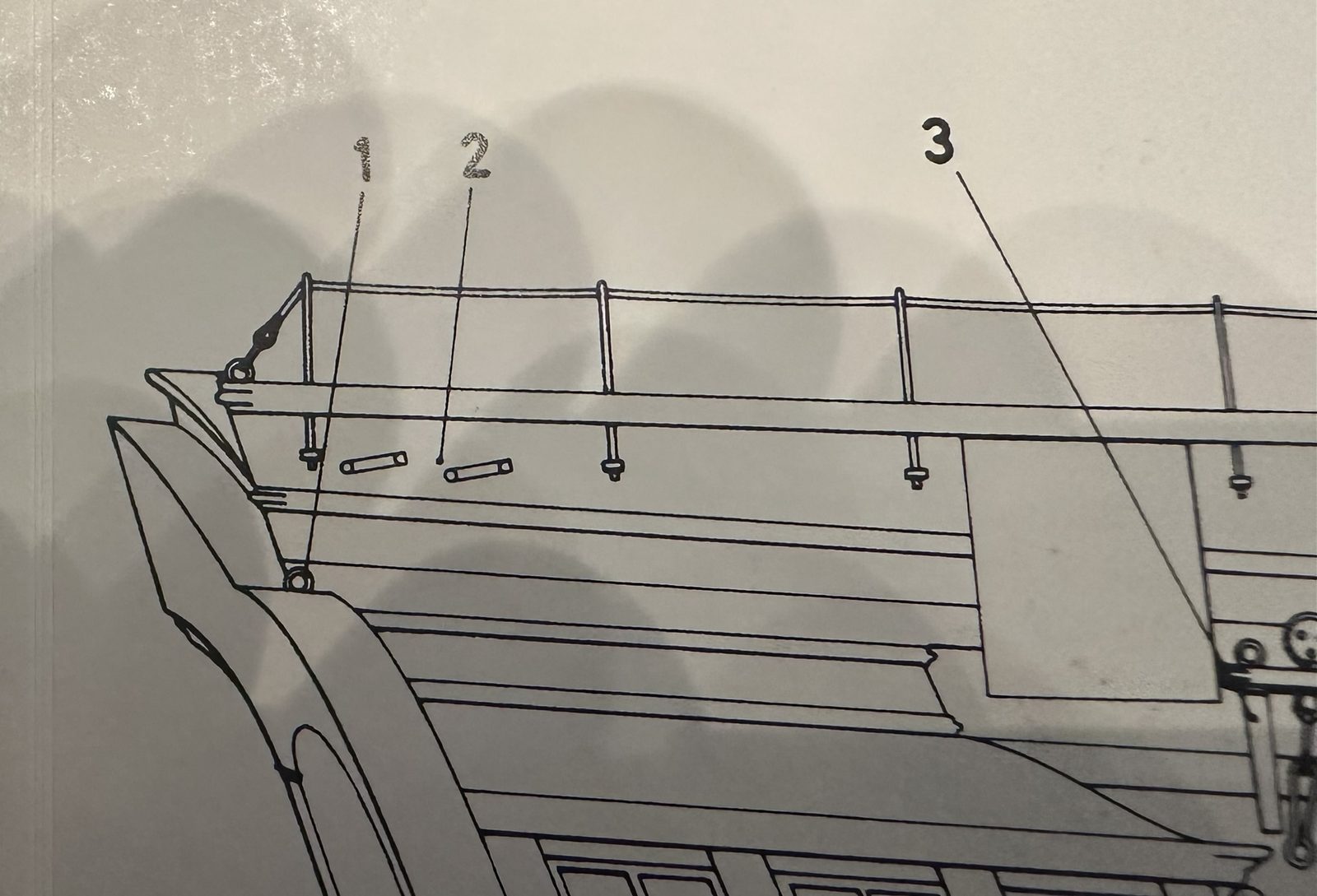

Kluisjes en vaste blokken op de romp
Caldercraft laat je voor de brassen en de schoten gewoon gaten van 1,5 mm boren; ik maak er blokjes van noten met messing buisjes in langwerpige gaten van, en zet tien vaste blokken op de romp.
Wat misging, en hoe het alsnog lukte
- 26 dec 2018
- De plaatjes op de onderkant van de kiel zaten niet in het midden, waardoor bakboord lager uitkomt dan stuurboord. Alles eraf (ging makkelijk) en opnieuw begonnen. (Tips van pietsan)
- 13 jan 2019
- Behoorlijk kleurverschil tussen het koper voor en achter. Niet lakken, laten verouderen; alleen lijmresten verwijderen. (Tips van pietsan, Danny Mulders)
- 2 apr 2018
- De beschrijving geeft niet aan tot hoe hoog de hekbeplanking doorloopt en hoe groot het hennegat moet zijn. Het profiel van de kiel gevolgd; antwoord van pietsan uit een eerdere post gevonden. (Tips van pietsan)
Fouten in de kit
- Rolpaarden 9-ponders
- Rolpaarden van gefineerd notenhout, niet strak genoeg. Strakke rolpaarden met assen en pinnen.
- Zadels kluiverboom
- De handleiding noemt beide zadels 137; op vel 3 wijst 287 naar het zadel onder de hiel en 137 naar de spriet ernaast. Stuklijst: 137 bowsprit cleats (2 stuks, 2 mm walnoot), 287 jibboom saddle (1). Twee plaatjes 137 en één 287; de drie plaatjes van CNC-vel 47 op vel 3 passen.
- Bovenbramstagen en bovenbrampardoens
- Vel 4 geeft de drie bovenbramstagen letter F (naturel 0,25 mm), terwijl alle andere stagen zwart zijn; de handleiding noemt geen dikte. Zwart garen van 0,25 mm zit niet in de doos. Zwart, net als de andere stagen.
Naslag voor wie zelf bouwt
Geordend zoals een bouwer het zoekt: per techniek, per probleem, per maat.
