Negen jaar, 546 forumposts, vier lange pauzes

maart 2017

11 maart 2017Kiel en spanten2 foto's

De kiel staat

Het pakket van de Diana is binnen, de onderdelen zijn genummerd en op de eerste dag staat de kiel met de spanten er los in.

Mijlpaal Hulp van janzwart, *Hans*.

12 maart 2017Kiel en spanten5 foto's

Het eerste spant afgeschuind

Het eerste spant is los afgeschuind volgens de Piet-methode, maar het forum adviseert eenstemmig: eerst lijmen, dan afschuinen en met een huidlat controleren.

Stappenplan Probleem met oplossing Hulp van pietsan, Hans Groenenberg, Pingu57, Danny Mulders, *Hans*.

18 maart 2017Kiel en spanten7 foto's

Kiel gelijmd en oefenen op het valse dek

Kiel en spanten zitten aan elkaar; het valse dek dient als proefstuk voor dekbeplanking en levert meteen de eerste lessen op over splinters en breeuwnaden.

Mijlpaal Probleem met oplossing Hulp van Hans Groenenberg, *Hans*, Pingu57.

19 maart 2017Kiel en spanten2 foto's

Latjes schuren en een spant dat de lat niet raakt

Piet leert me latjes voorschuren met korrel 320, een vastgelijmd spant moet los, en bij de achtersteven raakt spant 14 de huidlat niet.

Stappenplan Probleem met oplossing Hulp van pietsan, Henkl, Pingu57, Hans Groenenberg.

20 maart 2017Kiel en spanten4 foto's

Hekstukken 26 en 27 steken uit

De hekstukken 26 en 27 steken uit boven het achterste spant; ik kies ervoor het spant op te hogen, wat de volgende dag een fout blijkt.

Probleem met oplossing Hulp van Pingu57, Hans Groenenberg.

21 maart 2017Kiel en spanten3 foto's

Andersom: de hekstukken aanpassen aan het spant

Piet corrigeert: niet het spant ophogen maar de hekstukken afschuinen naar het spant; hersteld, en heksteun 24 haaks geplaatst.

Mijlpaal Probleem met oplossing Hulp van pietsan, Hans Groenenberg.

23 maart 2017Geschutsdek beplanken4 foto's

Oefenen met de waterwegplank

Met een papieren mal oefen ik het jogglen tegen een margin plank, en na een blik in Mondfeld en de Anatomy of the Ship kies ik een breedte van 5 mm.

Hulp van Pingu57, Hans Groenenberg.

25 maart 2017Kiel en spanten1 foto's

Hout snijplotten: leuk geprobeerd

De snijplotter snijdt wel door hout, maar maakt ronde hoeken en schuift een paar millimeter op: de waterwegplank komt toch met de hand.

Probleem met oplossing Hulp van Hans Groenenberg, Pingu57.

30 maart 2017Geschutsdek beplanken5 foto's

De waterwegplank is gereed

Piet levert de regels voor de waterwegplank (breedte, kopse kant een derde, schuine deel minstens een plankbreedte) en na twee dagen ligt hij compleet op het dek.

Mijlpaal Hulp van pietsan.

april 2017

1 april 2017Geschutsdek beplanken4 foto's

De eerste plankjes en het jogglen

Start van de dekbeplanking: breeuwnaad met oliepotlood, plankjes schrapen en merken op nerfrichting, vierplankensysteem, en het eerste jogglen bij de boeg.

Stappenplan Hulp van pietsan, Pingu57.

juli 2017

1 juli 2017Geschutsdek beplanken7 foto's

Eerste helft af, en een betere methode

Na drie maanden pauze is de eerste helft van het geschutsdek af, maar de breeuwnaden zijn onregelmatig; bij de tweede helft lijm ik plankje voor plankje en snij het volgende pas daarna af.

Stappenplan Probleem met oplossing Hulp van pietsan.

augustus 2017

september 2017

23 september 2017Geschutsdek beplanken3 foto's

Het geschutsdek is af

Het beplankte geschutsdek ligt op de spanten, maar brak bij het plaatsen doormidden; Piet legt uit dat je het dek beter vooraf in tweeën zaagt.

Mijlpaal Probleem met oplossing Hulp van pietsan.

24 september 2017Kiel en spanten9 foto's

Binnenverschansing en een bovendek dat niet past

De binnenverschansing zit erop (met een knikje bij spant 13); het bovendek past niet omdat de verschansing te lang is, wat na inkorten is opgelost.

Mijlpaal Probleem met oplossing Hulp van pietsan.

25 september 2017Kiel en spanten5 foto's

Bovendek vastgepind, voor het eerst balsa

Het bovendek zit vastgepind en de eerste balsa vulstukken zitten in de boeg; Piet waarschuwt dat de balsa niet dieper mag liggen dan de spanten.

Mijlpaal Probleem met oplossing Hulp van Jaques, pietsan.

30 september 2017Kiel en spanten8 foto's

Achterkant gevuld, één kant zo goed als klaar

Op advies van Hans Groenenberg de balsa bij het hek eerst grof gelijmd en daarna pas gevijld; de boeglijn is volgens Piet alleen met een lat te controleren.

Stappenplan Hulp van Hans Groenenberg, pietsan.

december 2017

28 december 2017Kiel en spanten2 foto's

Na lange tijd: al het balsa zit erop

Na bijna drie maanden stilstand zitten alle balsa vulstukken erop en liggen de eerste twee latjes van de eerste beplanking.

Mijlpaal

31 december 2017Kiel en spanten1 foto's

Geschutspoorten aftekenen: in inches lukt het wel

De geschutspoorten aan stuurboord zijn afgetekend op 1,2 inch, nadat 30 en 31 mm bij spant 5 misliepen; 1,2 inch is 30,48 mm.

Probleem met oplossing Hulp van pietsan.

januari 2018

1 januari 2018Rompbeplanking3 foto's

De eerste poorten

De eerste geschutspoorten zitten erin: gaatjes boren, middenstuk uitsnijden, dan schuren, waarbij snijden preciezer blijkt dan schuren.

Stappenplan

2 januari 2018Rompbeplanking9 foto's

Stuurboord klaar, en een dek dat te hoog ligt

Alle poorten aan stuurboord zitten erin, maar het bovendek ligt achter tot 4 mm te hoog; een proefopstelling met een kanon leert dat het geschut omgedraaid wel past.

Probleem met oplossing Hulp van Pingu57, pietsan, Johan Verschuren.

3 januari 2018Rompbeplanking4 foto's

Veertien poorten op een dag

Alle geschutspoorten aan beide zijden zijn op maat (14 x 16 mm), na een dag van 7 tot 22 uur voor de bakboordzijde.

Mijlpaal Hulp van paulbo.

4 januari 2018Rompbeplanking2 foto's

Het rolpaard anderhalve millimeter lager

Door de wielassen dieper in het rolpaard te leggen zakt het kanon 1,5 mm, zodat de loop netter in de poort staat.

Probleem met oplossing Hulp van pietsan, *Hans*.

5 januari 2018Rompbeplanking2 foto's

Binnenkanten en de kleur rood

De binnenkanten van de poorten aan bakboord zitten erin; op aanraden van Piet komen ook de poorten met luiken er nu al in, en de binnenverschansing wordt rood.

Hulp van pietsan, *Hans*, Danny Mulders, janzwart.

7 januari 2018Rompbeplanking4 foto's

Kozijnen erin en de eerste laag red ochre

Alle poortkozijnen zitten erin en krijgen een eerste laag Admiralty red ochre; de kleur lijkt bruin, maar volgens Piet klopt hij en wil de verf twee dunne lagen.

Mijlpaal Probleem met oplossing Hulp van pietsan.

8 januari 2018Rompbeplanking2 foto's

Schilderen is nog niet mijn ding

Twee tot drie lagen red ochre op de kozijnen, met tussendoor licht opschuren met zeer fijn schuurpapier van 3000 tot 5000.

Stappenplan Hulp van paulbo, Hans Groenenberg.

maart 2018

11 maart 2018Rompbeplanking6 foto's

Zeven latjes per kant

Na twee maanden pauze weer aan de eerste beplanking: zeven latjes aan elke kant, een paar verjongd en één insteker.

24 maart 2018Rompbeplanking7 foto's

Eén kant dicht

De eerste zijde van de eerste beplanking is dicht, het laatste latje paste precies; twee latjes tekort in de kit en een waarschuwing van Piet voor kromtrekken.

Mijlpaal Probleem met oplossing Hulp van pietsan.

april 2018

1 april 2018Rompbeplanking9 foto's

Hij zit dicht

De eerste beplanking is helemaal dicht en geschuurd, de kiel is recht gebleven; Piet adviseert voor de tweede laag eerder te verjongen bij de boeg en instekers achter.

Mijlpaal Probleem met oplossing Hulp van pietsan.

2 april 2018Rompbeplanking8 foto's

Eigen bouwhouder en hekbeplanking met hennegat

Een bouwhouder uit spantresten met fibervilt, de hekbeplanking met hennegat, de verschansing in vorm geklemd en het besluit om net als Piet een open railing te maken.

Probleem met oplossing Hulp van pietsan.

5 april 2018Rompbeplanking8 foto's

De spiegel sluit niet aan

De spiegel sluit niet aan op de hekbeplanking; oplossing is de beplanking onder aanvullen met een ronding en de spiegel laten zakken, zonder de spiegelplaat zelf te wijzigen.

Probleem met oplossing Hulp van *Hans*, pietsan.

8 april 2018Rompbeplanking9 foto's

Verschansing verlaagd en de eerste plank van de tweede laag

De verschansing 7,15 mm verlaagd tot spiegelhoogte, de bovenkant van het berghout afgetekend met schilderstape en de eerste plank van de tweede beplanking erop.

Mijlpaal Stappenplan

15 april 2018Rompbeplanking6 foto's

Tot boven de geschutspoorten

Met één of twee banen per avond zit de eerste kant tot boven de geschutspoorten dicht; op advies van Piet valt de overgang naar de verschansing precies op de helft van een plank.

Hulp van pietsan.

16 april 2018Rompbeplanking3 foto's

Geen dropplank maar verjongen

Een verloren gang hoort alleen bij de boeg, niet bij het achterschip: de splinterplankjes gaan eraf en de planken worden verjongd zodat ze de zeeg volgen.

Probleem met oplossing Hulp van pietsan.

21 april 2018Rompbeplanking7 foto's

Kleine kiertjes

Beide kanten zijn boven het berghout dicht, maar er zitten kleine kiertjes tussen de planken; de truc van Henk met schuursel en verdunde houtlijm lost het op, en de oorzaak blijken lijmrestjes op de latranden.

Mijlpaal Stappenplan Probleem met oplossing Hulp van Pingu57, Marc w, Henkl.

mei 2018

3 mei 2018Rompbeplanking2 foto's

De zandstrook en de loze kiel

De zandstrook is aangebracht, bij de boeg verjongd aan de kielzijde; Piet legt uit dat de onderkant van de kiel (de loze kiel) geen koperbeslag krijgt.

Hulp van pietsan.

10 mei 2018Rompbeplanking2 foto's

Eerste insteker en eerste verloren gang

Onder het berghout de eerste insteker bij de achtersteven en, ondanks eerder verjongen, de eerste verloren gang bij de boeg.

16 mei 2018Rompbeplanking2 foto's

Het klinkereffect

De latjes bij de boeg blijven een klinkereffect geven; Piet legt uit hoe je per lat bepaalt waar de verjonging moet beginnen, en waarom hij verjongen en verloren gangen niet combineert.

Probleem met oplossing Hulp van Pingu57, pietsan.

17 mei 2018Rompbeplanking1 foto's

Engels of Hollands

Mijn verloren gang blijkt volgens het Hollandse systeem gemaakt terwijl de Diana Engels is; Henk rekent voor dat de kitplanken van 5 mm te breed zijn voor de rondingen.

Probleem met oplossing Hulp van pietsan, Henkl.

18 mei 2018Rompbeplanking4 foto's

Het gat is gevonden

Een verloren gang op het echte Engelse systeem maakt zichtbaar waar het klinkereffect ontstaat; de aangrenzende plank breder laten lost het op, en de rest van de romp wordt met senten in drieën verdeeld.

Stappenplan Probleem met oplossing Hulp van Pingu57, pietsan, Henkl.

19 mei 2018Rompbeplanking11 foto's

Een verloren gang in acht stappen

Stappenplan voor een verloren gang met schilderstape als mal, plus de voortgang bij de achtersteven waar alle planken worden verjongd.

Stappenplan

24 mei 2018Rompbeplanking2 foto's

Insteker bij de achtersteven

Bij de achtersteven is toch een insteker nodig; de echte lat eerst dry fit plaatsen om te meten, dan de insteker lijmen en daarna de lat.

Stappenplan

september 2018

8 september 2018Rompbeplanking7 foto's

Bakboord dicht, stuurboord begonnen

Na de zomerpauze is bakboord onder het berghout dicht, met vier instekers bij de achtersteven; voor stuurboord wordt de romp in vier gelijke delen verdeeld met zeven plankjes per deel.

Mijlpaal Stappenplan

november 2018

18 november 2018Rompbeplanking7 foto's

Helemaal dicht

Na twee maanden stilte zit de tweede beplanking helemaal dicht, met in het midden precies de breedte van twee plankjes over; het schuren van de achtersteven is begonnen.

Mijlpaal

december 2018

2 december 2018Spiegel en galerijen4 foto's

Black strake en de hoogte van het berghout

Na het schuren van de romp bepaal ik met schilderstape de hoogte van het berghout en lijm ik aan beide kanten de black strake.

Stappenplan Hulp van pietsan.

4 december 2018Spiegel en galerijen4 foto's

Het berghout zit erop, maar tevreden ben ik niet

De black strake is maar 0,2 mm dunner dan de rest van het berghout; na advies van Piet verdun ik hem iets en laat ik vernis achterwege.

Probleem met oplossing Hulp van pietsan.

8 december 2018Spiegel en galerijen7 foto's

Spiegel passen en een galerij verkeerd om

Berghout in drie lagen zwart, spiegel dry fit met een knik die ik wegvijl, en de eerste zijgalerij blijkt verkeerd om te zitten.

Probleem met oplossing

9 december 2018Spiegel en galerijen7 foto's

Spiegel gelijmd en de vorm van de galerijen

De spiegel is gelijmd, de onderkant van de galerijen wordt één doorlopende lijn met een hoekige vorm, en de decoratieset blijkt twee keer links.

Probleem met oplossing Hulp van pietsan, Pingu57.

10 december 2018Spiegel en galerijen4 foto's

Galerijen erop, en dan blauw

Beide zijgalerijen zijn gelijmd en krijgen met de spiegel drie lagen blauw, de raamkozijnen worden wit; rechts ontbreekt de decoratie nog.

Hulp van pietsan.

12 december 2018Spiegel en galerijen1 foto's

Notenhout op de spiegel en drie raamtips

De notenhouten beplanking van de spiegel is af en uit het forum komen drie ideeën voor de ramen: folie met grijze waas, opgeschuurd hard kunststof en aluminiumfolie achter plastic.

Hulp van Jaques, Hans Groenenberg, Building Mouse.

13 december 2018Spiegel en galerijen3 foto's

Vijf proeven voor de ramen

Vijf raamvarianten naast elkaar getest; het wordt doorzichtig plastic met een grijze waas van zwarte en witte verf, en de ramen zitten in de spiegel.

Stappenplan Hulp van Jaques, Hans Groenenberg, Building Mouse, *Hans*, acura.

14 december 2018Spiegel en galerijen1 foto's

De eerste sierlijst: okergeel of toch oranje

De eerste gegoten sierlijst zit op de spiegel in okergeel, dat mij nogal oranje lijkt; Piet adviseert dunne lagen en grondverf voor het metaal.

Hulp van pietsan.

15 december 2018Spiegel en galerijen3 foto's

Ze heeft een naam

De naam staat op de spiegel in onbeschilderd messing en de sierstrips lopen door naar de eerste zijgalerij.

Mijlpaal

16 december 2018Spiegel en galerijen3 foto's

Een dame zonder hand

Een van de twee tinnen figuren naast de spiegel mist een stuk arm, het antiekgoud dekt niet overal en Piet wijst op de juiste loop van de bovenste lijst.

Probleem met oplossing Hulp van pietsan, Pingu57.

16 december 2018Spiegel en galerijen5 foto's

Raampjes in de galerijen: tweede poging

De eerste poging om de raampjes in de galerij te lijmen mislukt door vlekkende secondelijm; met een klein kozijntje als mal lukt het de volgende dag wel.

Stappenplan Probleem met oplossing Hulp van Hans Groenenberg, Building Mouse, pietsan.

17 december 2018Spiegel en galerijen5 foto's

Operatie aan een tinnen vrouwtje

Het te korte armpje repareer ik met soldeertin en een vijltje; daarna de figuren verouderd met een wash en drybrushen in antiekgoud.

Stappenplan Probleem met oplossing Hulp van pietsan, *Hans*, Jaques, Pingu57.

19 december 2018Spiegel en galerijen3 foto's

Twee leeuwen en een hoge heer

De dames staan weer op hun plek met twee leeuwen en een figuur in het midden; het witte ornament snijd ik uit en het rode vlak krijgt zijn versiering.

21 december 2018Spiegel en galerijen3 foto's

Alle lijsten goud

Op voorstel van Piet worden de okergele lijsten ook goud, met steun van Masefield; spiegel en linkergalerij zijn klaar.

Hulp van pietsan.

22 december 2018Spiegel en galerijen2 foto's

Rood in de profielen van de lijsten

Drie manieren getest om de rode lijn in het profiel van de sierlijsten te krijgen: verf met kwast, watervaste stift en acrylstift; de kwast wint.

Stappenplan Hulp van *Hans*.

22 december 2018Spiegel en galerijen5 foto's

Spiegel en galerijen klaar

Spiegel en beide galerijen zijn af met alle ornamenten; Piet wijst erop dat de bovenste lijst van de galerij tot het potdek moet lopen en dus te lang is.

Mijlpaal Hulp van pietsan.

23 december 2018Bekopering8 foto's

Eerst het koper, dan de sierlijsten

Besluit om voor de sierlijsten eerst te bekoperen, drie vragen aan de experts, de waterlijn uitgezet en de eerste plaatjes bij de kiel gelegd.

Stappenplan Hulp van pietsan, *Hans*.

24 december 2018Bekopering3 foto's

De eerste paar honderd plaatjes

De eerste stroken langs de kiel tijdens de kerstdagen, met een les over strak leggen en een verschoven derde rij.

Stappenplan Probleem met oplossing

26 december 2018Bekopering5 foto's

Alles er weer af

De plaatjes zitten aan bakboord lager dan aan stuurboord en volgen rechte lijnen in plaats van de huidgangen: op advies van Piet gaat alles eraf.

Stappenplan Probleem met oplossing Hulp van pietsan.

27 december 2018Bekopering13 foto's

Kiel verdiept en banen uitgezet

Kiel verdiept tot ongeveer 6 mm, roer en achtersteven taps, Henks tekeningen van het Engelse systeem, en met een malletje de banen op de romp uitgezet.

Stappenplan Probleem met oplossing Hulp van pietsan, Henkl, Hans Groenenberg, *Hans*, amazone, Jaques.

28 december 2018Bekopering3 foto's

Golfslagbad

Keuze voor vijf rijen onder de waterlijn, roer beplankt en taps geschuurd, en de waterlijn opnieuw uitgezet met de inductieplaat als waterpas ondergrond.

Stappenplan Probleem met oplossing Hulp van pietsan, Henkl.

30 december 2018Bekopering3 foto's

Papieren plaatjes

Het plaatjespatroon op ware grootte uitgeprint en als papieren stroken op de romp gelegd om de snijlijnen te vinden, daarna de eerste negen rijen gelegd.

Stappenplan Hulp van Henkl.

januari 2019

2 januari 2019Bekopering3 foto's

De boeg zit dicht

De lijnen lopen naar wens, de eerste breuklijn is dicht en de boeg is bekoperd, met één verkeerde keuze in het patroon.

6 januari 2019Bekopering1 foto's

Kiel dicht, vakantie voorbij

De kiel is bekoperd en Piet vraagt waarom het patroon halverwege verspringt: een denkfout bij de insteker.

Hulp van pietsan.

13 januari 2019Bekopering2 foto's

Koper laten verouderen

Begin van de achtersteven, kleurverschil in het koper en het advies om niet te lakken maar alleen de lijmresten te verwijderen.

Probleem met oplossing Hulp van pietsan, Danny Mulders.

februari 2019

9 februari 2019Bekopering4 foto's

Bakboordzijde gereed

Na twee maanden is bakboord bekoperd en schoongemaakt met stickerverwijderaar en staalwol; de voorraad plaatjes is al ruim over de helft.

Mijlpaal Stappenplan Hulp van pietsan.

10 februari 2019Bekopering2 foto's

Negen banen tegen acht

Aan stuurboord een kromme waterlijn hersteld en ontdekt dat bakboord negen banen tot de boeg nodig had en stuurboord acht; besluit om niet te slopen.

Probleem met oplossing Hulp van *Hans*, Jaques, pietsan, boris279.

28 februari 2019Bekopering1 foto's

Eerst de lijn, dan plakken

Na een paar weekenden pauze weer verder aan stuurboord, nu met de lijn naar de boeg eerst met tape uitgezet.

Stappenplan

maart 2019

16 maart 2019Bekopering5 foto's

De romp zit in het koper

Beide zijden van de romp zijn bekoperd, met dank aan Piet voor het opgestuurde tekort; alleen het roer moet nog.

Mijlpaal Hulp van pietsan.

17 maart 2019Sierlijsten, galjoen en roer9 foto's

Eerst de rusten passen

Voordat de sierlijsten erop kunnen, zet ik de rusten dryfit op hun plek; Jan wijst erop dat de puttingijzers niet voor de geschutspoorten mogen lopen.

Probleem met oplossing Hulp van janzwart, pietsan.

24 maart 2019Sierlijsten, galjoen en roer3 foto's

Sierlijsten aan stuurboord

De sierlijsten aan stuurboord zitten er bijna op, met de lijnen van de tekening en de omslag van het Anatomy-boek, bewust anders dan bij Piet.

Mijlpaal

september 2019

15 september 2019Sierlijsten, galjoen en roer2 foto's

Na lange tijd: de buitenboordtrap

Na bijna zes maanden stilstand de buitenboordtrap aan stuurboord gemaakt; de treden bleken een halve cm langer dan gemeten, dus de fenders moesten opschuiven.

Probleem met oplossing

28 september 2019Sierlijsten, galjoen en roer1 foto's

Eerst de lijsten, dan pas de rusten

De eerste sierlijsten aan bakboord zitten erop, met een advies tegen de beschrijving in: plaats de rusten pas als de lijsten op hoogte zitten.

Stappenplan

29 september 2019Sierlijsten, galjoen en roer5 foto's

De sierlijst langs de achtersteven

Het gelaserde lijstje langs de achtersteven is te lang en het bijgeleverde walnoot veel te donker; na een proefje in het chloor los ik het op met stukjes uit de gelaserde restplaat.

Mijlpaal Probleem met oplossing Hulp van Hans Groenenberg, *Hans*, pietsan.

29 september 2019Sierlijsten, galjoen en roer3 foto's

Een latje dat te veel opvalt

Piet vindt de lichte walnoten lat boven het koper een blikvanger; Hans geeft een recept met azijn en staalwol om hout donkerder te maken, en de bovenste sierlijst gaat om de boeg.

Stappenplan Probleem met oplossing Hulp van pietsan, *Hans*.

oktober 2019

6 oktober 2019Sierlijsten, galjoen en roer3 foto's

De sierlijsten op de boeg

De sierlijsten op de boeg zitten erop; Piet wijst erop dat de kraanbalken en het gat voor de boegspriet straks door de lijsten heen moeten.

Mijlpaal Hulp van pietsan.

13 oktober 2019Sierlijsten, galjoen en roer4 foto's

Het latje vervangen, en een begin met het galjoen

De lichte 1 mm lat boven het koper vervangen door latjes uit hetzelfde hout als de romp, en de eerste delen van het galjoen dryfit tegen de boeg.

Probleem met oplossing Hulp van pietsan.

20 oktober 2019Sierlijsten, galjoen en roer5 foto's

Het gat tussen boeg en rooster

Het galjoen staat dryfit, met een gat tussen boeg en rooster dat volgens Piet ook op de tekening zit; hij wijst op de twee gaten die nodig zijn voor de woeling van de boegspriet.

Probleem met oplossing Hulp van Pingu57, pietsan.

november 2019

2 november 2019Sierlijsten, galjoen en roer7 foto's

Een rooster dat wel tot de boeg loopt

Het gat tussen boeg en rooster beviel me toch niet, dus een heel nieuw rooster gemaakt dat doorloopt tot de boeg; daarna een weekend meten en passen aan het galjoen.

Mijlpaal Probleem met oplossing

9 november 2019Sierlijsten, galjoen en roer4 foto's

Boegspriet en kraanbalken

De boegspriet op dikte gevijld en geplaatst voordat het galjoen vastzit, en de kraanbalken zelf gemaakt uit 5 mm walnoot omdat de vijf plankjes uit de beschrijving nergens te vinden zijn.

Mijlpaal

10 november 2019Sierlijsten, galjoen en roer3 foto's

Kraanbalken vast, WC-potjes en de botteloefs

De kraanbalken opnieuw bevestigd met spijkertjes, WC-potjes gemaakt van 5 mm walnoot, en het probleem dat de botteloefs volgens de tekening over de gemakszitjes lopen; Herby63 adviseert een nieuw rooster.

Stappenplan Probleem met oplossing Hulp van Jaques, pietsan, Herby63.

17 november 2019Sierlijsten, galjoen en roer5 foto's

Twaalf hobbymesjes verder

Het derde galjoenrooster, met de gemakken naar het midden, uitgesneden met hobbymesje 11 na een kansloze poging met boorgaatjes; daarna de vraag of er gelakt moet worden.

Mijlpaal Stappenplan Probleem met oplossing Hulp van Peter de Vries, Jaques, Hans Groenenberg, pietsan.

23 november 2019Sierlijsten, galjoen en roer7 foto's

Het roer bekoperd en verlengd

In afwachting van de galjoenonderdelen het roer bekoperd, de pennen in de walmgaten gezet en het roer met een driehoekje verlengd zodat de onderkant gelijk loopt met de kiel.

Mijlpaal Stappenplan Probleem met oplossing

30 november 2019Sierlijsten, galjoen en roer2 foto's

Vingerlingen met spijkertjes

Twijfel of er spijkertjes in de voorgeponste gaatjes van de vingerlingen horen; Hans bevestigt dat ze met nagels werden vastgezet en Piet verklaart waarom ze op zijn foto's ontbreken.

Probleem met oplossing Hulp van *Hans*, pietsan.

december 2019

7 december 2019Sierlijsten, galjoen en roer2 foto's

Roer klaar, reling op de spiegel

Het roer is klaar en de vingerlingen zitten op de romp, maar witte lijmvlekken op het koper storen; ondertussen de reling op de spiegel gemaakt met de plankenbuiger.

Mijlpaal Probleem met oplossing Hulp van Stephan Kertész, pietsan.

8 december 2019Sierlijsten, galjoen en roer6 foto's

De luiken achter

De luiken achter, die wel op de tekening staan maar niet in de beschrijving, gemaakt met een malletje; de scharnieren volgens optie 3, met kleine messing stukjes tegen de romp.

Mijlpaal Stappenplan Probleem met oplossing Hulp van pietsan, janzwart.

14 december 2019Sierlijsten, galjoen en roer3 foto's

Koper schoonschrobben

De lijmvlekken op het koper waren te storend: de hele bekopering met fijn staalwol geschrobd en gepoetst zodat het patina egaal kan worden; daarna begonnen aan de dekroosters van het geschutsdek.

Mijlpaal Stappenplan Probleem met oplossing Hulp van Stephan Kertész.

15 december 2019Geschutsdek inrichten2 foto's

Roosters in de lijst en een dekbalk in de weg

De drie dekroosters van het geschutsdek zitten in hun lijst; onder het middelste luik zit een dekbalk in de weg voor de trap, en Piet, Hans en SjorsZ denken mee over wegzagen of wegwerken.

Probleem met oplossing Hulp van SjorsZ, *Hans*, pietsan.

22 december 2019Geschutsdek inrichten9 foto's

Kogelbakken op gelijke afstand met een malletje

Eerste kogelbakken rond de luiken, met een stapsgewijze methode: een plastic malletje met twee gaatjes zet alle kogelgaatjes op precies dezelfde afstand, daarna vijlen met de kolomboormachine en de kogels in natte lak leggen.

Stappenplan Hulp van Pingu57, Fvrank.

23 december 2019Geschutsdek inrichten5 foto's

Alle drie de luiken op het dek

De drie luiken met trappen en kogelbakken zijn op het geschutsdek gelijmd; de dekbalk onder de trap is toch verwijderd en afgewerkt met een dun plankje.

Mijlpaal

25 december 2019Geschutsdek inrichten4 foto's

Het galjoen zo goed als af

Het galjoen is na veel passen, schuren en overschilderen klaar op het boegbeeld na; de ornamenten zijn goud geworden omdat het okergeel te oranje blijft.

Mijlpaal

26 december 2019Geschutsdek inrichten2 foto's

Kabelaring en ankertros, twee verschillende dingen

De ankerkluisgaten zitten onder het geschutsdek doordat het meegeleverde element niet onder de rails past; Piet legt het verschil uit tussen ankertros en kabelaring, Henk en Jan hoe de kabelaring om de kaapstander loopt.

Probleem met oplossing Hulp van pietsan, Henkl, janzwart.

27 december 2019Geschutsdek inrichten4 foto's

Een draaibare spil, kluisgaten hoger, oven en beting

De spil van het geschutsdek draait op een kogel, de ankerkluisgaten zijn alsnog een verdieping hoger gezet, linksgeslagen touw is besteld (2,6 en 1,6 mm) en oven en beting staan op het dek.

Probleem met oplossing Hulp van Stephan Kertész, janzwart, Henkl.

28 december 2019Geschutsdek inrichten4 foto's

Pompsysteem staat, maar de paaltjes bij de spil

Het pompsysteem staat in dryfit op het geschutsdek; Stephan en Jan wijzen erop dat de pilaren naast de spil op het echte schip wegneembaar waren om de kaapstander te kunnen bedienen.

Hulp van Stephan Kertész, janzwart.

31 december 2019Kanonnen2 foto's

Lopen bruineren

De 28 kanonlopen zijn gezwart met bruineringsvloeistof, met wisselend resultaat; op aanraden van Piet laat ik het zo.

Stappenplan Probleem met oplossing Hulp van Stephan Kertész, pietsan, Jaques, Prutsertje.

januari 2020

2 januari 2020Kanonnen1 foto's

Alle paarden in elkaar

De 28 rolpaarden zijn gelijmd; de kit-spijkertjes zijn lelijk, Piet biedt messing spijkertjes aan en weet raad met de broekingring.

Probleem met oplossing Hulp van pietsan, Stephan Kertész.

3 januari 2020Kanonnen1 foto's

Rekenen aan de broeking, blokken besteld

De broeking blijkt linksgeslagen en veel dunner dan besteld, op advies van Henk bestel ik alle blokken nieuw bij Syren, en na twee dagen verven zijn de paarden rood.

Probleem met oplossing Hulp van janzwart, Marc w, Henkl, *Hans*.

4 januari 2020Kanonnen1 foto's

Het eerste kanon met alle details

Met de spijkertjes van Piet krijgt het eerste kanon bouten, wielstoppers, een handvat aan de stelwig en een broekingring; Peter de Vries weet hoe je ringen in serie maakt.

Stappenplan Hulp van pietsan, Hans Groenenberg, Peter de Vries.

10 januari 2020Kanonnen2 foto's

Handvat van de stelwig uit een satéprikker

Het handvat van de stelwig draaien uit een walnootlatje mislukte vaak; een satéprikker in een boormachientje werkt wel.

Stappenplan Probleem met oplossing Hulp van Stephan Kertész, Pingu57, Hans Groenenberg.

11 januari 2020Kanonnen4 foto's

Acht van de 28

Acht kanonnen zijn af; voor de onzichtbare exemplaren laat ik de wielstoppers weg en gebruik ik kleinere spijkertjes, en de broekingringen worden halve cirkels.

Hulp van Prutsertje.

16 januari 2020Kanonnen1 foto's

Nieuw touw en nieuwe blokken

Voor de talies kies ik blokken van 2,3 mm en touw van 0,3 mm; Hans rekent voor dat 2,3 mm op 1:64 precies de 15 cm van een echt kanonblok is.

Hulp van *Hans*, janzwart.

19 januari 2020Kanonnen7 foto's

Eerste broeking, vuurslagen en alle kanonnen in elkaar

De eerste broeking zit erop, de flintlocks blijken vuurslagen die volgens Herby63 ook in 1794 al aan boord waren, en alle 28 kanonnen zitten in elkaar.

Mijlpaal Probleem met oplossing Hulp van Stephan Kertész, Building Mouse, Pingu57, Herby63.

februari 2020

1 februari 2020Kanonnen2 foto's

Alle broekingen af, maar de haken zijn te groot

Alle broekingen zitten erop, maar de Caldercraft-haken van 5 mm voor de talies zijn uit verhouding; na tips van Piet, Stephan en Jan bestel ik 20 setjes kleinere haken bij Cornwall.

Mijlpaal Probleem met oplossing Hulp van Pingu57, pietsan, Stephan Kertész, janzwart, Bert Mogelin, *Hans*.

8 februari 2020Kanonnen2 foto's

Caldercraft-haken en de woeling van Jan

De bestelde Caldercraft-haken zijn iets kleiner dan die uit de kit maar nog steeds te groot; de woeling aan de broeking maak ik volgens de methode van Jan Zwart.

Hulp van janzwart, pietsan, Hans Groenenberg.

maart 2020

8 maart 2020Kanonnen2 foto's

Kleinere haakjes en een woeling van zijdedraad

De kleinere haakjes schelen weinig maar ik ga ermee door; het kleine blok sluit ik op met een woeling van zijdedraad van 0,1 mm in plaats van een knoop.

Stappenplan Hulp van Pingu57.

9 maart 2020Kanonnen1 foto's

Touw opschieten op het dek

Met schilderstape, een pincet en verdunde houtlijm vind ik een manier om het talietouw op het dek te leggen die niet te netjes en niet te rommelig is.

Stappenplan Probleem met oplossing Hulp van Hans Groenenberg, Stephan Kertész.

oktober 2020

4 oktober 2020Kanonnen5 foto's

84 touwen later: alle kanonnen in gelid

Na een zomer waarin alleen de 84 talietouwen werden voorbereid staan alle kanonnen opgetuigd in gelid; de verkeerde blokken van Syren (2 mm) zijn te klein.

Mijlpaal Probleem met oplossing Hulp van pietsan.

11 oktober 2020Kanonnen2 foto's

Bijenwas is funest voor het touw

Alle kanonnen zijn opgetuigd op de dektouwen na, en ik leer dat bijenwas de kleur van het touw verpest.

Probleem met oplossing Hulp van Hoosterw.

17 oktober 2020Kanonnen6 foto's

Pompen, kaapstander en een kabelaring met drie rollers

De pompinstallatie wordt definitief vastgelijmd, de kaapstander komt terug en op het geschutsdek komt een kabelaring (messenger) met oogsplitsen, een talreep en drie zelfgedraaide rollers.

Mijlpaal Stappenplan Probleem met oplossing Hulp van pietsan, *Hans*, Stephan Kertész, Pingu57.

18 oktober 2020Kanonnen3 foto's

Nieuwe blokken en haken uit Duitsland

De self-assembly blokken van model-shipyard.com lukken met oude hobbylijm van mijn dochter, en uit Duitsland komen photo-etched haken in vier maten, vooral voor het bovendek.

Probleem met oplossing Hulp van Herby63, Pingu57.

december 2020

6 december 2020Kanonnen2 foto's

Kanonnen af en klampen in de kuil

Alle kanonnen zijn definitief opgetuigd, en na uitleg van Jan, Piet en Herby63 over halzen en brassen plaats ik de klampen uit de kit in de kuil.

Mijlpaal Probleem met oplossing Hulp van Stephan Kertész, Jaques, janzwart, pietsan, Herby63.

13 december 2020Bovendek beplanken2 foto's

Begin van het bovendek

De dekbalken van het bovendek zijn geschuurd en geplaatst en het dek is op maat gemaakt, nog los, zodat het geschutsdek nog even in beeld blijft.

19 december 2020Bovendek beplanken3 foto's

Dekbalken verlijmd en een plan voor het dek

De dekbalken zitten vast en ankertouw en kabelaring liggen op het geschutsdek; na een tip van Stephan over stof besluit ik het bovendek eerst te beplanken en pas daarna te monteren.

Probleem met oplossing Hulp van Stephan Kertész.

20 december 2020Bovendek beplanken1 foto's

Koningsplank en garen als breeuwnaad

Het oliepotlood voor de breeuwnaden is op en de winkels zijn dicht, dus ik probeer garen van 0,15 mm; het dek krijgt een koningsplank volgens een oude post van Hans.

Probleem met oplossing Hulp van Hans Groenenberg, *Hans*.

21 december 2020Bovendek beplanken5 foto's

Koningsplank gelegd, met een zeeg onder het dek

De zelfgemaakte koningsplank van 5 mm ligt; na waarschuwingen voor kromtrekken van Piet, Herby63 en Stephan plak ik tijdelijk spanten met de juiste zeeg onder het dek.

Stappenplan Probleem met oplossing Hulp van pietsan, Herby63, Stephan Kertész.

22 december 2020Bovendek beplanken2 foto's

Een hele dag dek leggen

Na een hele dag planken leggen bevallen de breeuwnaden van garen me uitstekend; op het forum ontstaat een discussie over schrapen of schuren.

Hulp van Stephan Kertész, Herby63, Jaques, Hans Groenenberg.

25 december 2020Bovendek beplanken2 foto's

Op de helft

De ene helft van het dek ligt; de planken variëren van 3,8 tot 4,2 mm breed, dus de andere helft symmetrisch inlaten in de waterwegplank wordt meten en uitzoeken.

Hulp van Herby63.

30 december 2020Bovendek beplanken4 foto's

Het dek is af

Het bovendek is volledig beplankt en twee keer geschraapt; de olie bleek bedorven, dus Rustins Danish oil besteld, en het legpatroon blijkt een drieplankensysteem uit Zu Mondfeld.

Mijlpaal Probleem met oplossing Hulp van pietsan, Herby63.

januari 2021

10 januari 2021Bovendek beplanken4 foto's

Roosters op het bovendek

De beschrijving wil een lijst van 2x2 mm rond de roosters; na rekenen met Stephan en lezen over geschutsdekken maak ik ze lager en met een bolling.

Probleem met oplossing Hulp van Stephan Kertész, Herby63.

17 januari 2021Bovendek beplanken6 foto's

De roosters zijn af

Alle roosters voor het bovendek zijn klaar, 1 tot 2 mm hoog met een subtielere bolling, onderbouwd met Lavery en foto's van de HMS Bellona uit 1760.

Mijlpaal Hulp van Stephan Kertész, Herby63, Hans Groenenberg.

februari 2021

27 februari 2021Bovendek beplanken11 foto's

Potdek, stutten en de eerste reling

Roosters geplaatst, het onderste deel van het potdek met een open reling achter zoals bij Piet, een beukenlat voor het voordek gebogen in een pvc-buis, zelfgedraaide stutten, en de eerste reling zit erop.

Mijlpaal Stappenplan Probleem met oplossing Hulp van pietsan.

september 2021

18 september 2021Relingen en kaapstander3 foto's

Na de zomer: tweede reling, kaapstander en een standaard

Na een stille zomer is de tweede reling klaar, staat er een eikenhouten kaapstander van scratch op het bovendek en heeft de Diana eindelijk een fatsoenlijke notenhouten standaard.

20 september 2021Relingen en kaapstander4 foto's

Kaapstanderkop in drie pogingen

De eikenhouten kaapstander was een broddelwerkje; twee nieuwe versies van notenhout naar Anatomy of the Ship, waarvan de derde (zeven lagen, vierkante windboomgaten) unaniem wint.

Stappenplan Probleem met oplossing Hulp van pietsan, Stephan Kertész, Jaques, Flying Scotsman, Hans Groenenberg.

23 september 2021Relingen en kaapstander2 foto's

Dikkere staanders en wedges ertussen

De smalle verticale delen maken plaats voor dikkere staanders (klampen of schenen, volgens Piet), met daartussen horizontale wedges van 1 mm dik.

Hulp van pietsan.

27 september 2021Relingen en kaapstander4 foto's

Rooster, trapgat en windbomen: de kaapstander is af

Rooster en trapgat vormen nu één geheel met de kaapstander, de eerste zes windbomen zijn gezaagd, en op 28 september staat alles gelijmd op het dek.

Mijlpaal Hulp van Herby63, Hans Groenenberg, pietsan.

30 september 2021Relingen en kaapstander1 foto's

Paaltjes voor het trapgat, eerste poging

Twee avonden paaltjes maken: satéprikkers bleken waaiboomhout, dikkere ronde stokjes uitgedund werkten wel; ze staan er los voor de modelbouwersdag in Hillegom.

Probleem met oplossing Hulp van Pingu57, Herby63.

oktober 2021

2 oktober 2021Relingen en kaapstander1 foto's

Na Hillegom: paaltjes van notenhout

De eerste paaltjes lieten in Hillegom halverwege de dag al los; poging twee is van notenhout, met de kleine messing ringetjes van de Caldercraft-haakjes.

Probleem met oplossing

3 oktober 2021Relingen en kaapstander5 foto's

Derde poging: paaltjes gedraaid, touw laten hangen

De paaltjes zijn nu precies op maat gedraaid, met spelden onderin vastgezet in het dek, en het touw hangt na een tip van Hans Groenenberg met water en een gewichtje realistisch door.

Mijlpaal Stappenplan Hulp van Hans Groenenberg, Sjors Blomberg.

5 oktober 2021Relingen en kaapstander5 foto's

Een mastvoet van stof

Het ringetje uit de kit bijgesneden tot keggen en overtrokken met zwarte stof als geteerd zeildoek, op tip van Koos bruin geschilderd; Herby63 levert Victory-foto's voor een tweede versie.

Stappenplan Hulp van Jaques, Erik B, Stephan Kertész, Herby63, Sjors Blomberg.

9 oktober 2021Relingen en kaapstander5 foto's

Een geplooide mastvoet naar Victory-voorbeeld

Een tweede mastvoet van geverfde voeringstof met plooien, gerepliceerd naar een Victory-foto van Herby63; het forum kiest met 4-1 voor de bruine variant met zichtbare inkepingen.

Hulp van Herby63, Jaques, Pingu57, Erik B, Stephan Kertész.

10 oktober 2021Relingen en kaapstander3 foto's

Mastvoet in weer en wind

Ondanks de forumstemming een derde variant: bruin, geplooid naar de doorleefde masten van de Victory, met de spieën nog net zichtbaar; de zwarte mastvoet verhuist naar het geschutsdek.

Stappenplan Probleem met oplossing Hulp van Hans Groenenberg.

12 oktober 2021Relingen en kaapstander3 foto's

De derde mastvoet en de eerste beting

De kleinste mastvoet op het achterdek is af, en de eerste beting staat in de grondverf: gebouwd uit het restmateriaal van de kit, naar de vorm van de betings op de Victory.

17 oktober 2021Relingen en kaapstander4 foto's

Betings klaar, en een plan voor het stuurwiel

Beide betings staan rood op het dek, gemaakt van alleen het restmateriaal uit de kit; het volgende klusje wordt een zelfgemaakt stuurwiel met tien spaken, waarvoor mahonie is besteld.

Mijlpaal Hulp van Herby63, Stephan Kertész, janzwart, Erik B.

23 oktober 2021Stuurwiel en kompashuis3 foto's

De eerste ring

De eerste ring van het stuurwiel is klaar: tien gelijke segmenten notenhout, met epoxy aan elkaar en met gele lijm op een draaischijfje, volgens de pdf waar Stephan me op wees.

Stappenplan Hulp van Stephan Kertész.

24 oktober 2021Stuurwiel en kompashuis2 foto's

Tweede ring en eerste spaak

Ring nummer twee en de centerringen zijn af en de eerste spaak ligt in zijn inkepingen; Stephan raadt peren, kersen of buxus aan in plaats van noten.

Hulp van Stephan Kertész.

25 oktober 2021Stuurwiel en kompashuis1 foto's

Een avondje geen meter opgeschoten

Buxus besteld bij edelholzverkauf in Duitsland, en een avond spaken maken levert precies één spaak op: ze breken en het uitlijnen is een dingetje.

Hulp van Building Mouse, Stephan Kertész.

29 oktober 2021Stuurwiel en kompashuis1 foto's

Experimenteren met kersen, peren en buxus

Nieuwe draaibeitels en het nieuwe hout komen binnen, het tempo is twee spaken per avond, en Stephan wijst op het draaien in een mal.

Hulp van Erik B, Stephan Kertész.

november 2021

6 november 2021Stuurwiel en kompashuis8 foto's

Esthetisch of op schaal

Een mooie spaak die te dik is of een spaak op schaal die minder fraai is: het wordt de dunne, en na een dag oefenen staat de methode met een perfect vierkant latje van 1,06 mm.

Stappenplan Probleem met oplossing Hulp van Stephan Kertész, Pingu57, Erik B, walter10, Sjors Blomberg.

7 november 2021Stuurwiel en kompashuis3 foto's

Tien spaken en een gebroken ring

Alle tien spaken zitten in het wiel, maar bij het losmaken van het draaischijfje brak de ring op drie punten; JDS73 en Stephan weten hoe het beter kan.

Probleem met oplossing Hulp van JDS73, Pingu57, Stephan Kertész.

27 november 2021Stuurwiel en kompashuis3 foto's

Het tweede wiel

Het tweede stuurwiel is af, de ringen van 0,3 mm zitten erop en de eerste staander is klaar; naast het exemplaar uit de kit is het verschil duidelijk.

Mijlpaal

28 november 2021Stuurwiel en kompashuis2 foto's

Alle onderdelen af

Alle onderdelen van het stuurwiel zijn af en staan in de Osmo-olie; de vraag is nog of het wiel moet kunnen draaien en hoe het achterste wiel komt te staan.

Hulp van Stephan Kertész, Herby63.

december 2021

5 december 2021Stuurwiel en kompashuis1 foto's

Koperen vellingband

Een koperen vellingband als finishing touch, historisch waarschijnlijk niet correct, en een eerste begin van het kompashuis in notenhout.

13 december 2021Stuurwiel en kompashuis4 foto's

Stuurwiel op het dek

Het stuurwiel staat met touw en al vast op het dek; tussen rooster en wiel komt nog het kompashuis, en voor het wiel aan beide kanten een rooster voor de roerganger.

Mijlpaal

28 december 2021Stuurwiel en kompashuis3 foto's

Kompashuis in buxus

Het kompashuis in notenhout werd te grof en gaat opnieuw in buxus met walnotenbeits; de lantaarn en kompassen mogen maar 5 mm in diameter zijn en Herby63 tipt styreen.

Probleem met oplossing Hulp van pietsan, Herby63.

30 december 2021Stuurwiel en kompashuis4 foto's

Kompas en lantaarn

Het eerste kompas (bij de tweede poging) en een lantaarn van fotopapier met een koperen dekseltje, waarvan de openingen met de snijplotter zijn gemaakt.

januari 2022

3 januari 2022Stuurwiel en kompashuis3 foto's

Kompashuis op het dek

Het kompashuis staat met touwen op het dek; de ringetjes zijn niet vastgelijmd en de bovenkant ligt los, zodat kompas en lantaarn eruit kunnen.

Mijlpaal

4 januari 2022Stuurwiel en kompashuis7 foto's

Vooruit naar de rolpaarden

De rolpaarden voor de 9-ponders komen scratch uit castellohout: de zijwangen worden op de kruistafel als trappetje gefreesd, waarbij de eerste poging te diepe treden kreeg.

Stappenplan Probleem met oplossing

7 januari 2022Stuurwiel en kompashuis4 foto's

Tappendekplaat en ringetjes van 0,65 mm

De eerste tappendekplaat zit erop en de pinnen worden zonder lijm met ringetjes van 0,65 mm geborgd; het rolpaard helt naar achteren en Stephan verklaart dat uit de bolling van het dek.

Probleem met oplossing Hulp van Pingu57, Stephan Kertész.

8 januari 2022Stuurwiel en kompashuis9 foto's

Een dagje knutselen en een briljant idee

Het eerste rolpaard krijgt zijn beslag en ringetjes, en sluitringen ontstaan door de kop van een messing speld kort in de draaibank te vijlen.

Stappenplan

november 2022

6 november 2022Bovendeksgeschut3 foto's

Het eerste kanon in elkaar

Na tien maanden stilte het eerste 9-ponder op zijn rolpaard in elkaar gezet, met pennen en sluitringen in plaats van lijm, en de wielpinnen gemaakt van platgeslagen messing spelden.

Stappenplan Hulp van pietsan, Ptèr.

december 2022

29 december 2022Bovendeksgeschut6 foto's

Tien rolpaarden en de eerste broeking

Alle tien rolpaarden zitten in elkaar (een uur of twee per stuk), de stelkeggen hebben een gedraaid rood handvatje en de eerste broeking is gelegd naar het plaatje van de broekingenknoop in Zu Mondfeld.

Mijlpaal Stappenplan

januari 2023

8 januari 2023Bovendeksgeschut2 foto's

Zijtakels met blokken van 2,3 mm

Alle broekingen zitten erop; de zijtakels maak ik in een stellage, met zelfbouwblokken van 2,3 mm, en deze keer opgebonden in plaats van in rolletjes op het dek.

Stappenplan

april 2023

16 april 2023Bovendeksgeschut4 foto's

Even iets anders: het belhuis

Het geschut even zat: het belhuis uit de kit sloeg nergens op, dus zelf een belhuis gemaakt naar het voorbeeld in de Anatomy of the Ship, omgerekend naar 1:64.

Probleem met oplossing

27 april 2023Bovendeksgeschut3 foto's

Het belhuis op het dek, met bewegende klepel

Het zwarte belhuis met bel en bewegende klepel staat op het dek, maar past met de pootjes net niet: rooster ingekeept en een kleine overhang over de bak; Jan vroeg terecht waarom de balk langsscheeps hangt.

Probleem met oplossing Hulp van janzwart.

oktober 2023

18 oktober 2023Bovendeksgeschut5 foto's

Alle tien 9-ponders opgetuigd

Ruim anderhalf jaar na de start in januari 2022 zijn alle tien 9-ponders op het bovendek opgetuigd en klaar voor gebruik; nu de carronades nog.

Mijlpaal

december 2023

3 december 2023Bovendeksgeschut3 foto's

Carronades: wieltjes en een werkende hoogteschroef

De tinnen 'wieltjes' uit de kit vervangen door wieltjes van in elkaar geschoven messing buisjes, en de hoogteschroef door een 1,2 mm bout met een speld als handvat, die dankzij het zachte tin echt draait.

Stappenplan Probleem met oplossing

januari 2024

1 januari 2024Bovendeksgeschut2 foto's

De carronades zijn zwart

De carronades zijn zwart, met vizier, monogram, ringen en een wielbasis waarin speldenkoppen het ronde nageleffect geven; de carronade staat los op de slee en kan naar voren en achteren; alleen de V-vorm aan de voorkant ontbreekt nog.

september 2024

29 september 2024Bovendeksgeschut4 foto's

Het geschut is af

Al het geschut op het bovendek is af, de carronades opgetuigd met per ongeluk een maatje groter touw en blokken, en het belhuis is opnieuw gemaakt: een slag kleiner en een kwartslag gedraaid.

Mijlpaal Probleem met oplossing

januari 2025

1 januari 2025Hangmatkranen4 foto's

De hond heeft de tekeningen opgegeten

De hangmatkranen uit de kit zijn bijna allemaal stuk en de hond heeft vel 3 en vel 5, met het belegplan, opgegeten.

Probleem met oplossing

2 januari 2025Hangmatkranen1 foto's

Cornwall mailen en de kevels

Op tip van Piet vraag ik Cornwall Model Boats om nieuwe tekeningen, en intussen maak ik de kevels zo dat er een touw aan vast te knopen is.

Probleem met oplossing Hulp van pietsan, Backer64.

8 januari 2025Hangmatkranen4 foto's

Hangmatkranen uit buisjes

Nieuwe hangmatkranen van buisjes van 1 mm om een houten mal gevouwen, met een ringetje in het opengevijlde uiteinde; platte of ronde ringetjes is nog de vraag.

Stappenplan Probleem met oplossing

september 2025

5 september 2025Hangmatkranen4 foto's

Kranen erop, netten van de keukenhor

De zelfgemaakte hangmatkranen zitten erop, het net komt van de keukenhor en de eerste hangmat is een rolletje stof van 4 bij 3 cm, gekleurd in rooibosthee.

Mijlpaal Stappenplan

21 september 2025Hangmatkranen4 foto's en een video

Alle netten vast, nu de tweehonderd hangmatten

De netten zitten met een windseltje en een lus aan het horizontale touw, en met een latje met zeven spelden rol en bind ik de hangmatten.

Mijlpaal Stappenplan Probleem met oplossing

september 2026

19 september 2026Hangmatkranen7 foto's en een video

Alle 190 hangmatten in het gelid

Na een jaar rollen en binden liggen alle 190 hangmatten in de netten; met tien minuten per stuk was het een klus van jewelste, en de hangmatkranen zijn daarmee klaar.

Mijlpaal

21 september 2026Boegbeeld en beslag3 foto's

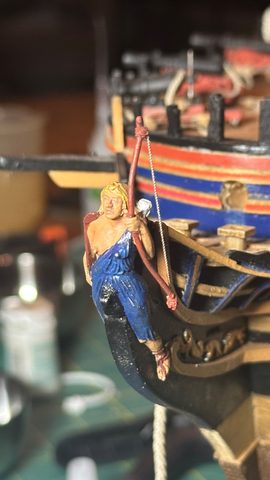

Diana krijgt haar boog en haar kleur

Het boegbeeld geschilderd volgens de methode van ChrisVanDerLinden, met een boog van 1 mm messingdraad in plaats van de 0,7 mm uit de beschrijving; wat Diana in haar rechterhand houdt blijft een raadsel.

Probleem met oplossing Hulp van pietsan.

oktober 2026

3 oktober 2026Boegbeeld en beslag9 foto's

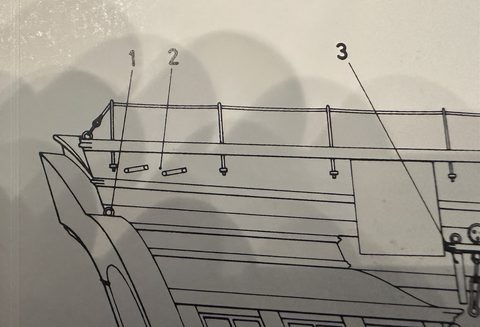

Kluisjes en vaste blokken op de romp

Caldercraft laat je voor de brassen en de schoten gewoon gaten van 1,5 mm boren; ik maak er blokjes van noten met messing buisjes in langwerpige gaten van, en zet tien vaste blokken op de romp.

Stappenplan Probleem met oplossing Hulp van pietsan.
